ÉQUIPEMENT INDIVIDUEL

Metform a développé un système d'outillage sur chevrons unique et rentable pour l'industrie du profilage. Depuis sa création, nous avons fourni des milliers de bancs de la série PS à l'industrie. Il est conçu principalement comme un système sur chevrons avec l'intention de faire un banc plus précis à un prix plus bas.

Nos stands de la série PS offrent des solutions robustes et rentables à nos clients. Le système modulaire PS de Metform vous permet d'ajouter efficacement de nouveaux produits à votre ligne de profilage au fur et à mesure que vous développez votre activité. Il offre la flexibilité nécessaire pour s'adapter aux anciens laminoirs avec différentes configurations d'entraînement et de positionnement. Le chevron PS est plus léger, plus solide et entièrement usiné par CNC avec moins de composants. Le résultat est un système de stand avec un coût réduit et une précision améliorée.

La flexibilité de l'outillage sur râtelier (cassette sur râtelier) augmente les changements de produits

La flexibilité générée par ce système d'outillage en nappe véritablement modulaire permet une imbrication simple des passes et des fixations de rouleaux latéraux. En outre, la configuration du laminoir peut être répétée, ce qui permet un changement d'outillage plus rapide et une productivité accrue.

Les bancs de la série PS sont disponibles avec des diamètres d'arbre de 1,5" à 4,5", avec les centres horizontaux, le réglage du centre vertical et l'espace pour les cylindres correspondants.

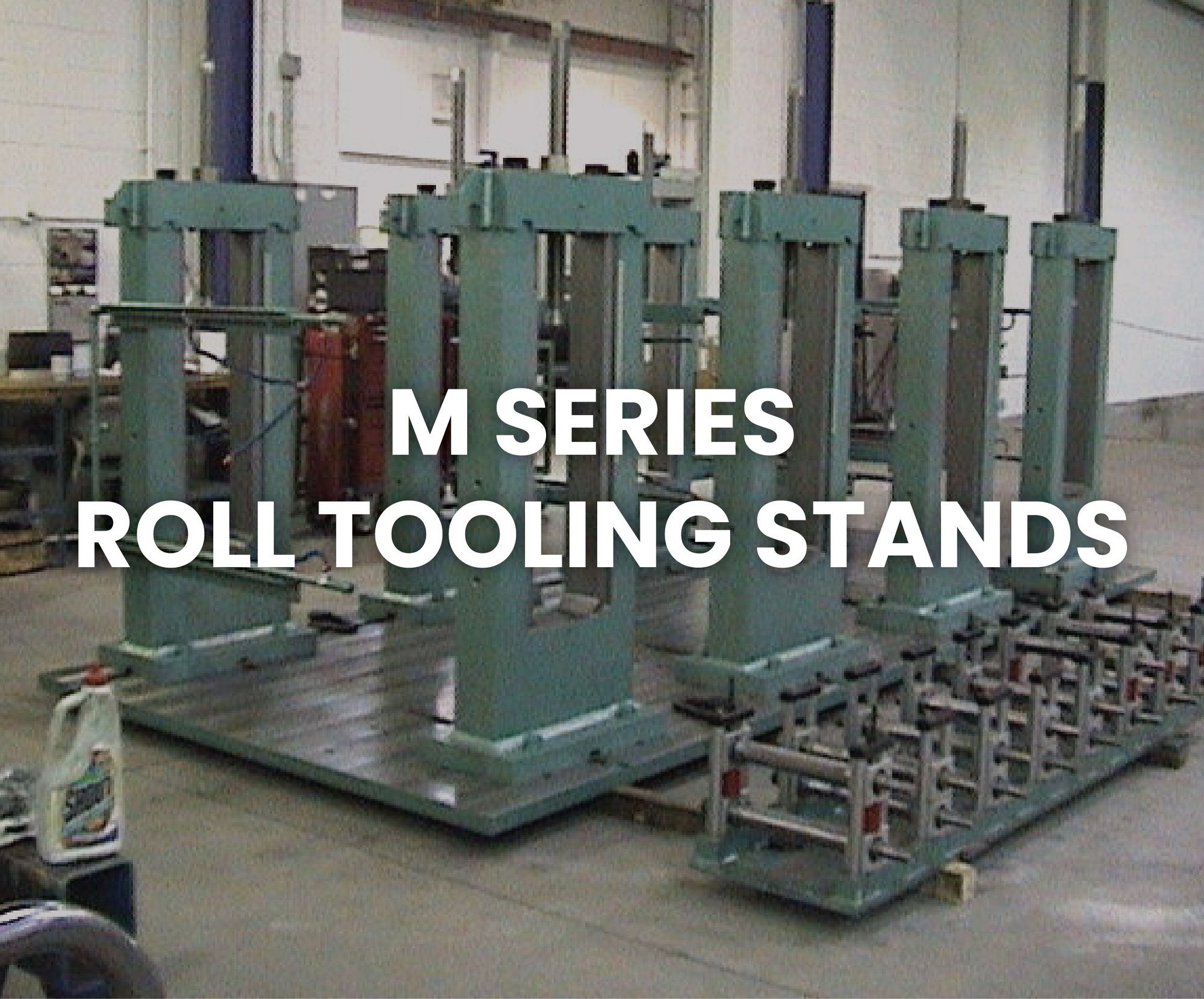

La série M de Metform a été conçue il y a plus de 55 ans. Il constitue encore aujourd'hui une norme industrielle. Conçu à l'origine en acier moulé, il a été converti à la fabrication pour augmenter la résistance et réduire les coûts. Il a été le premier stand à être doté d'un "capuchon supérieur amovible" permettant le chargement et le retrait d'un ensemble complet de "cales et d'arbres" sur le stand. L'autre caractéristique clé de ce stand est une cale inférieure séparée par rapport à un arbre inférieur "fixe". Cela permet une flexibilité dans l'alignement de l'arbre et dans des circonstances particulières où l'arbre inférieur doit être levé ou abaissé.

LES SUPPORTS DE LA SÉRIE M DE METFORM, UN STANDARD DE L'INDUSTRIE.

Metform fournit des presses pour les lignes de profilage depuis plusieurs décennies. La presse Metform est un standard industriel et son héritage est durable. Elle est spécialement conçue pour le processus de profilage. Il s'agit d'une presse à action rapide conçue pour répondre aux vitesses plus élevées des bandes de profilage et aux rigueurs des environnements de production à haut volume.

Caractéristiques :

• Disponible de 40 à 250 tonnes
• Système de lubrification central automatique
• Embrayage/frein combiné
• Embrayage hydraulique "humide" disponible en option
• Système de contrepoids à l'azote
• Frein à volant d'inertie
• Soupape de sécurité à double redondance
• Systèmes de changement rapide d'outils disponibles
• Serrage hydraulique des outils

Presses hydrauliques :

Metform fournit également des presses hydrauliques de pré-poinçonnage jusqu'à 300 tonnes.

Pour les applications de tronçonnage, notamment lorsque des courses plus longues et une coupe horizontale sont nécessaires, Metform fournit des systèmes de tronçonnage hydrauliques volants. Ceux-ci comprennent des plateaux de matrice pour un changement rapide de matrice. Ces systèmes sont nécessaires lorsque le temps d'engagement de la lame est important pendant la coupe. Ils sont populaires lors de la coupe de sections de tubes soudés.

La plupart des lignes de profilage ont plusieurs produits, voire beaucoup de produits. La clé pour augmenter la capacité de ces types de lignes est de réduire les temps de changement.

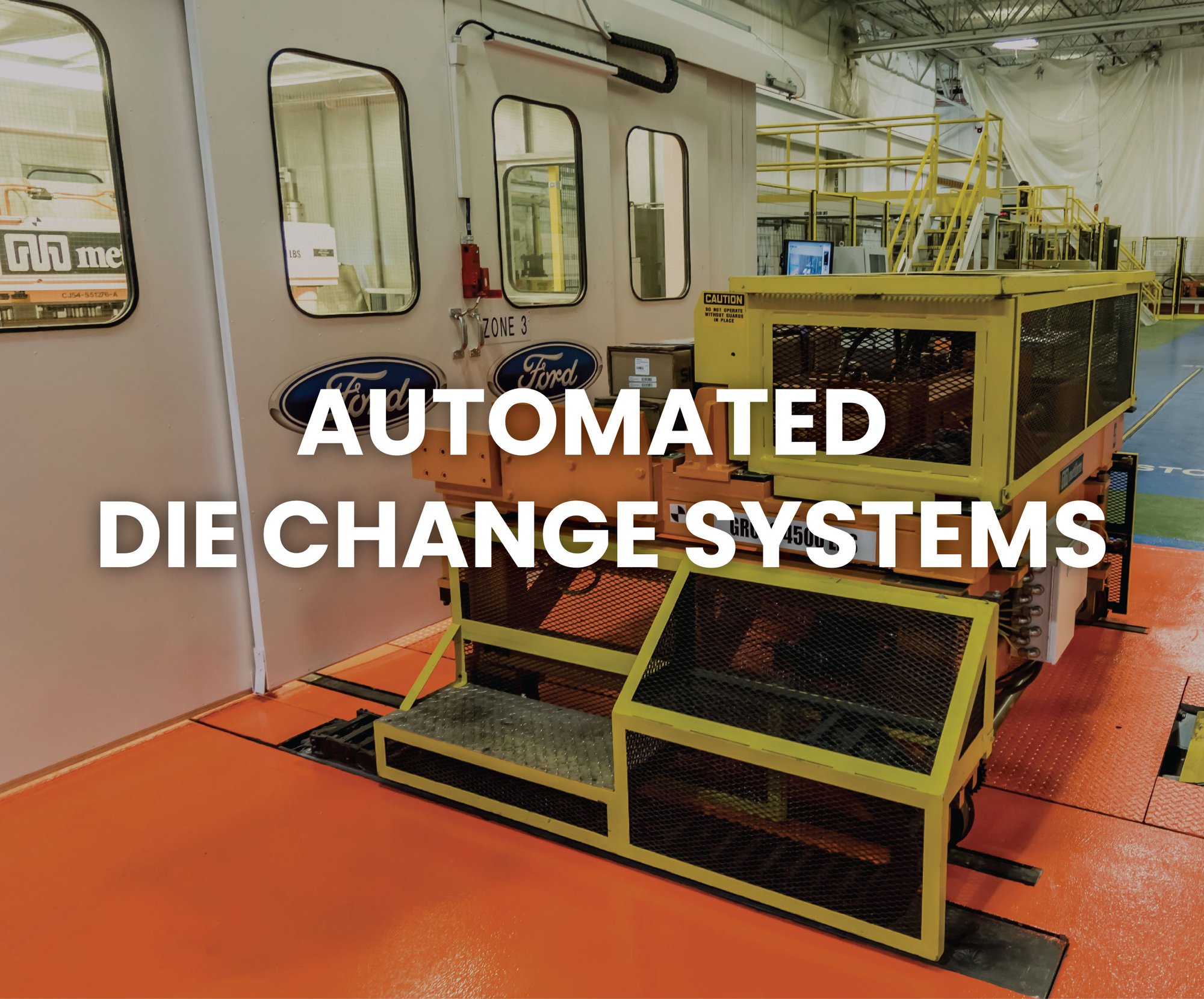

L'un des équipements clés des lignes équipées d'une presse à pré-poinçonner est le système de changement rapide ou automatisé de matrice. Ce système permet de changer de matrice en moins de 10 minutes en appuyant sur un bouton. Un chariot de matrice roulant préétabli contenant la matrice suivante dans le programme de production est indexé dans la presse pour un chargement automatique et un serrage ultérieur.

Si votre entreprise a besoin d'une assistance pour le chargement des matrices mais ne peut pas se permettre un chargement entièrement automatique, Metform propose plusieurs systèmes de chargement de matrices à assistance mécanique. Ces systèmes offrent toujours un chargement sûr des outils à un coût inférieur.

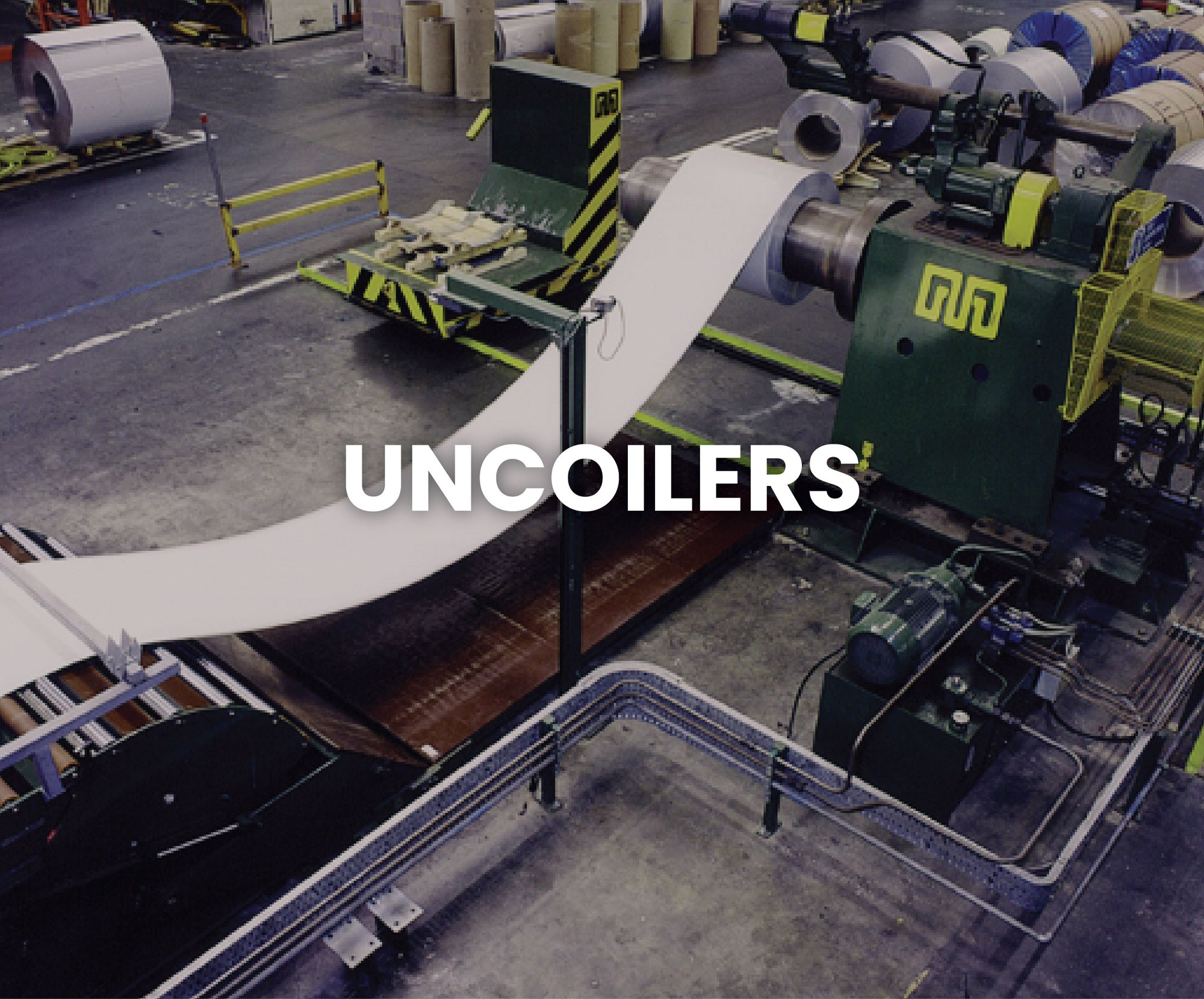

Metform propose l'une des unités de déroulage les plus robustes du marché actuel pour dérouler en toute sécurité jusqu'à 500 fpm. Nos machines offrent des taux d'accélération exceptionnels et des fonctions d'arrêt rapide.

Nos machines offrent des taux d'accélération exceptionnels et des fonctions d'arrêt rapide. Metform construit des dérouleurs allant d'unités à mandrin unique de calibre léger à des unités de type boîte de vitesses de 60 000 lb pour les centres de service.

• Capacité de 6 000 lb à 60 000 lb
• Mandrin simple ou double
• Bande de 1" à 72" de large
• Conception à 3 et 4 vantaux
• Déplacement latéral hydraulique avec option de guidage automatique des bords
• Vitesse de ligne jusqu'à 500 fpm

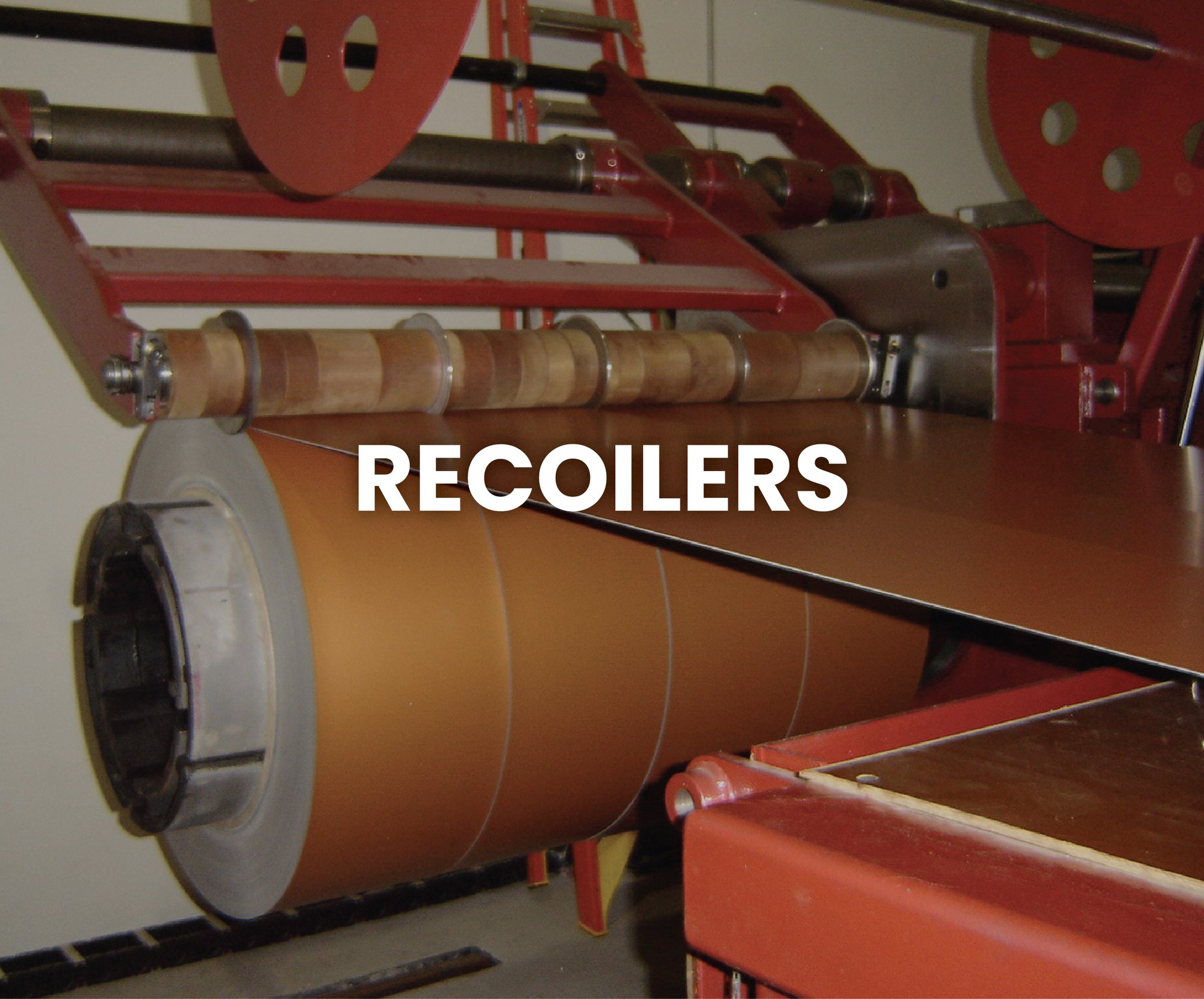

Metform propose des enrouleurs pour les lignes de traitement de bobine à bobine jusqu'à 55 000 livres de bobine avec une pince de préhension à utiliser avec ou sans bobines de carton et des vitesses allant jusqu'à 150 mpm.

ENROULEUR AVEC PLAQUE DE POUSSÉE ET SÉPARATEUR DE BRAS

• Diamètre du mandrin → 508mm (20")
• Face du mandrin → 1473mm (58") Face
• Type de mandrin → à coquille, pince incluse
• Actionnement de la plaque de poussée → vérin hydraulique
• Arbre du séparateur → 88,9 mm (3 1/2") de diamètre
• Outillage du séparateur → 6 disques - Arbre emballé, changement rapide
• Entraînement de l'enrouleur → 125 HP @ 850/2500 RPM AC VFD Motor
• Actionnement de la translation → Vérin hydraulique de +152 mm (+ 6")
• Facteur de service de la boîte de vitesses → 1,25
• Frein de retenue → Disque pneumatique

Metform propose plusieurs modèles de dérouleurs et de réenrouleurs pour les lignes de profilage et de traitement des bobines.

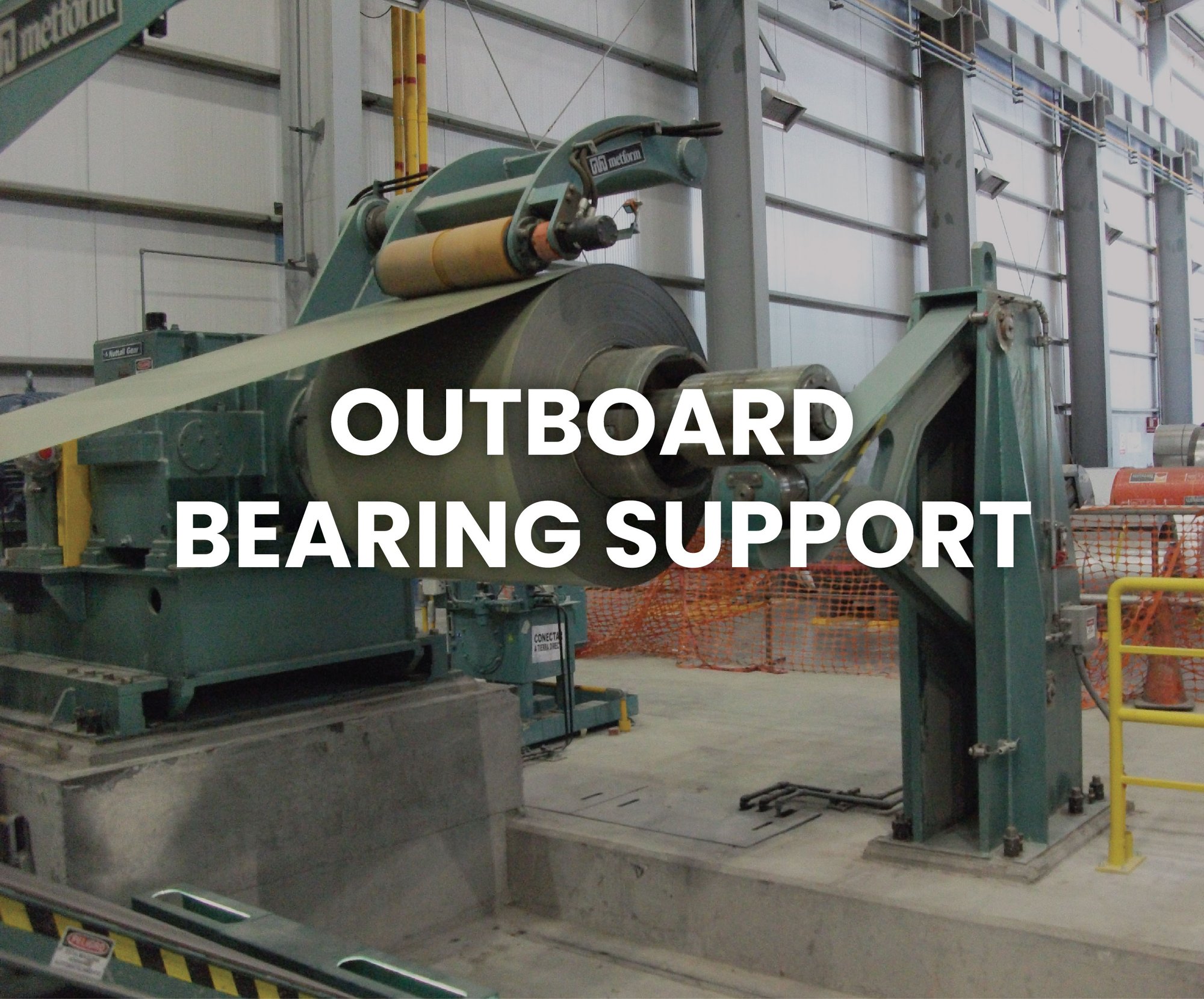

Lorsque la capacité du dérouleur/enrouleur dépasse 50 000 livres, les concepteurs de Metform recommandent l'utilisation d'un support de roulement extérieur afin de minimiser la déflexion et d'assurer un déroulement en douceur de la bande, en particulier à des vitesses plus élevées. Cette unité est compacte et élimine le besoin d'augmenter les composants de l'arbre, du palier et de la boîte de vitesses afin de minimiser le coût de ces unités de plus grande capacité.

L'efficacité de la manutention des bobines dépend de l'équipement terminal à l'extrémité de la ligne d'alimentation et des caractéristiques de cet équipement.

Si vous avez des commandes à court terme qui entraînent des retours en stock importants dans votre usine, vous devriez envisager l'installation d'un tourniquet.

Le tourniquet permet à l'opérateur de manutention des bobines de prépositionner en toute sécurité jusqu'à 4 bobines sur des "bras", puis de faire pivoter cette unité en présentant la bobine au chariot de bobines pour l'enlever.

Dans un environnement de production allégée où l'objectif est d'augmenter la rotation des stocks, un tourniquet contribuera à faire de cet objectif une réalité.

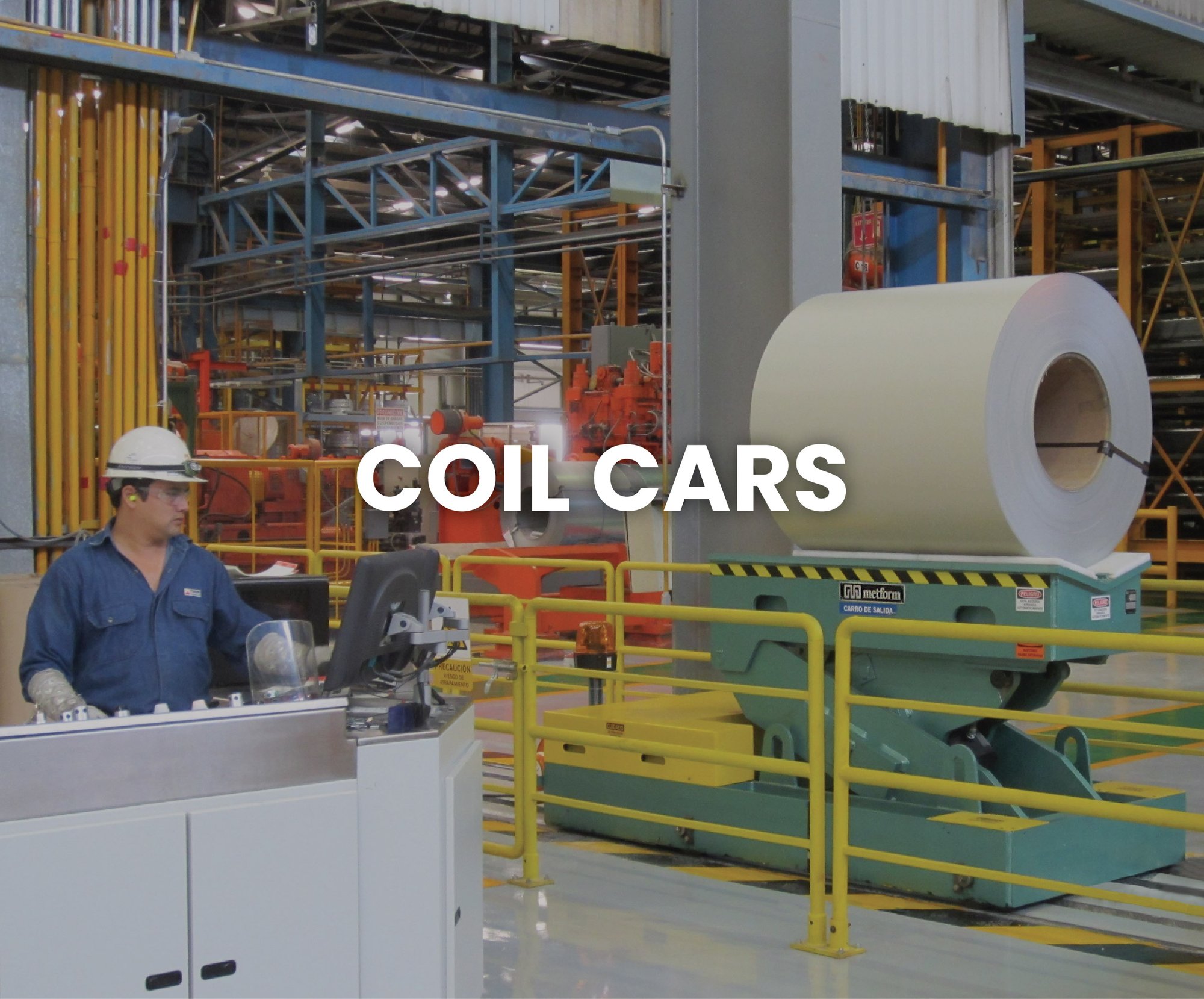

Les chariots porte-bobines sont un élément clé de toute ligne de profilage ou de traitement des bobines. Ils permettent un transfert sûr et efficace des bobines sur la dérouleuse.

Ils permettent la mise en place préalable des bobines, ce qui réduit les temps d'arrêt liés au changement de bobine. La commande par pendentif ou par console permet à l'opérateur de se trouver à une distance sûre.

Le chariot à bobines est également conçu pour protéger votre dérouleur contre les dommages causés par les crochets en C ou les bobines.

Chariots de bobines à ciseaux

Metform propose également des chariots élévateurs à ciseaux pour s'adapter à différentes configurations de chargement de bobines lors du chargement de tourniquets ou de dérouleurs à des élévations différentes ou changeantes.

• Capacités de 10 000 à 80 000 livres.
• Points de lubrification
• Alimentation autonome
• Bras de bobine

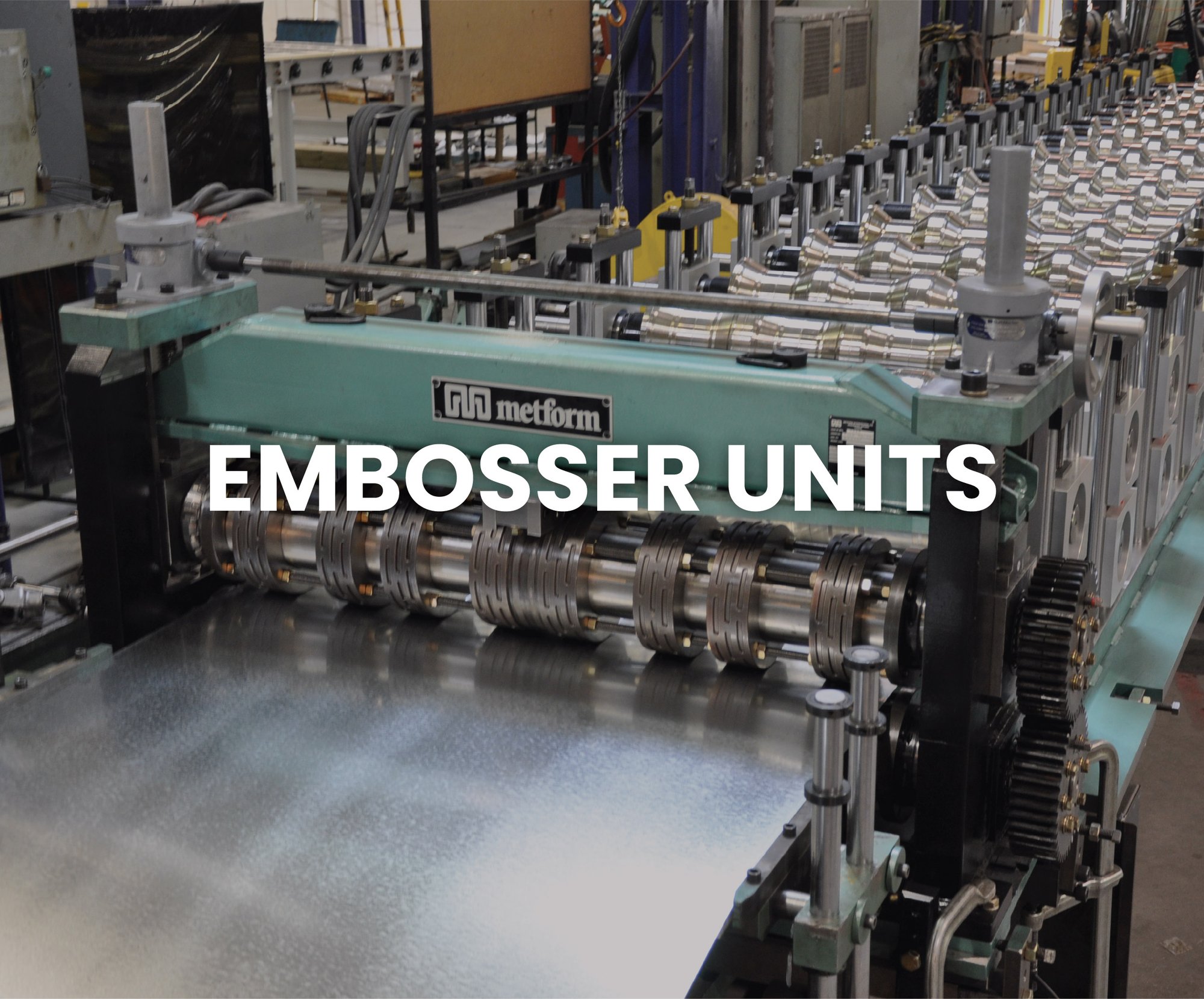

Metform fournit des unités de gaufrage pour les produits nécessitant une caractéristique de gaufrage. Un produit courant est le tablier métallique composite où le gaufrage fournit une résistance au cisaillement lorsque la charge est appliquée à la dalle. D'autres applications comprennent des motifs de plancher "antidérapants".

Ces unités sont de conception robuste pour absorber les vibrations du formage. Elles sont également dotées d'un engrenage anti-recul lors de l'utilisation d'un outillage "engrené".

• Supports d'appui de l'arbre (pour minimiser la déviation de l'arbre)
• Réglage par vis à billes interconnectées
• Engrenage anti-rebond
• Entraînement par avance
• Matériau jusqu'à 16 jauges (80ksi)

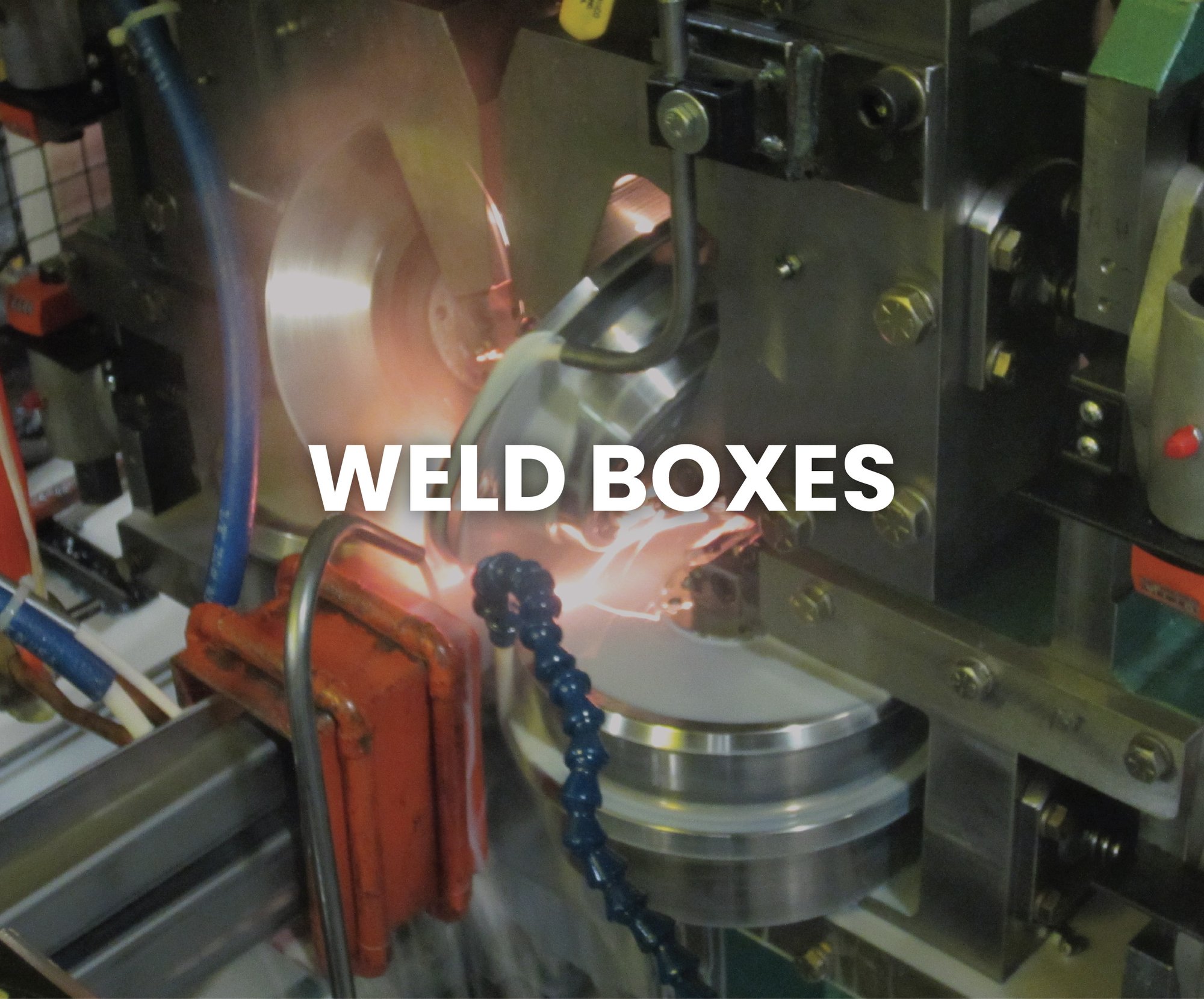

Metform propose des boîtes à souder de taille standard ou sur mesure pour les nouvelles lignes de profilés soudés ou les équipements existants.

Les boîtes à souder sont généralement utilisées pour le soudage HFI (induction à haute fréquence), mais sont également disponibles pour les applications de soudage TIG, ERW, SAW et laser.

Caractéristiques

• Configurations à 4, 5 ou 6 rouleaux
• Conception robuste avec des glissières Ampco anti-friction
• Réglages précis pour un contrôle exact de la zone de forgeage.
• Réglage facile et répétable grâce aux affichages numériques.
• Encombrement réduit

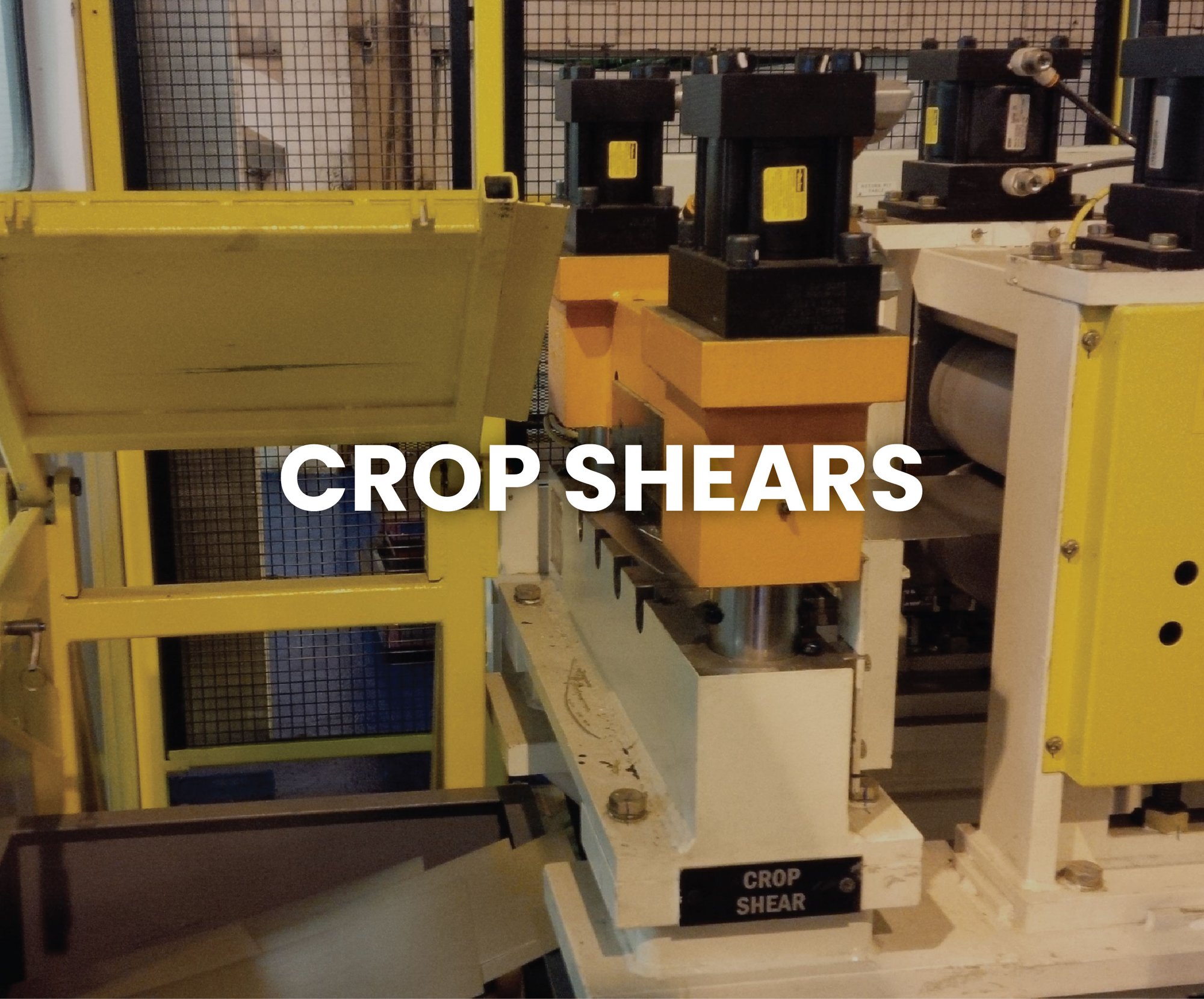

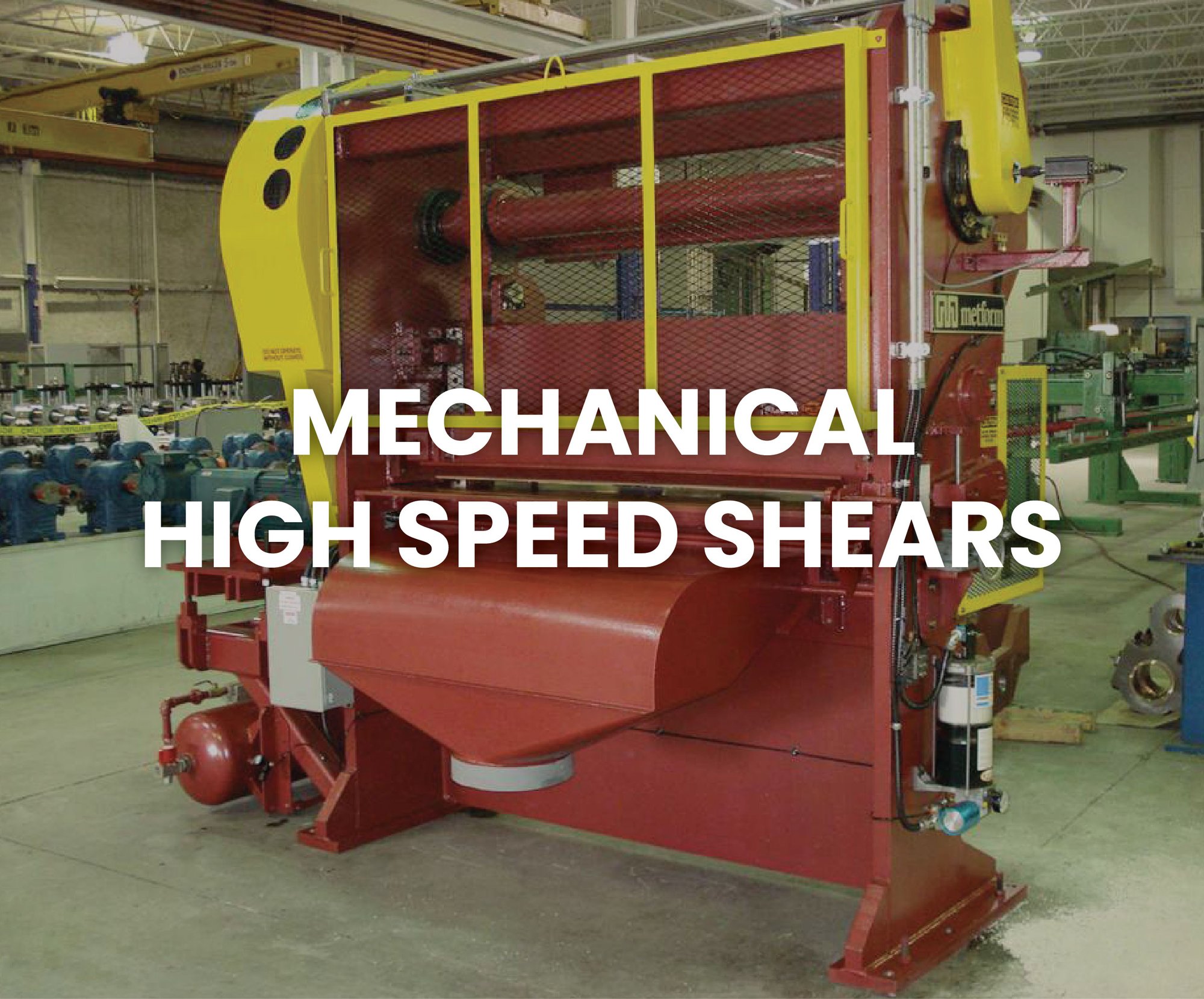

Metform propose des cisailles standard et personnalisées en fonction de l'application. Ces cisailles sont équipées de commandes sécurisées, d'un accès pour l'enlèvement des déchets et de la protection nécessaire de la machine.

Elles peuvent être utilisées partout où un opérateur doit couper la bande pour l'alimentation, la sortie, le changement ou l'enlèvement de la ferraille.

• Actionnement par vérin hydraulique
• Lame conçue pour un changement et un réaffûtage faciles.
• Toutes les gammes de matériaux et toutes les largeurs

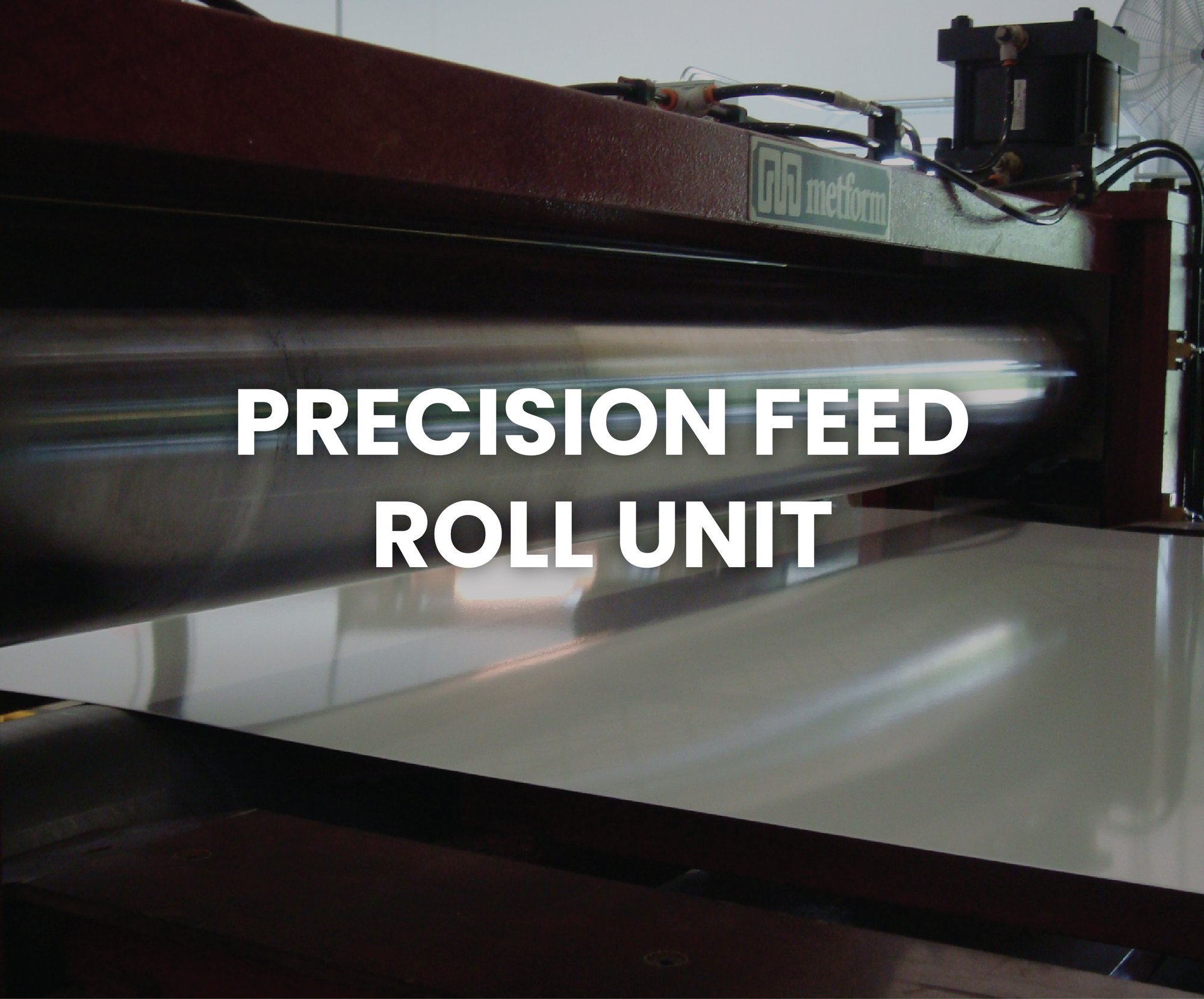

Notre technologie servo avancée permet d'obtenir une précision et une répétabilité maximales tout en minimisant les déchets. Le système comprend des systèmes de mesure de la longueur et de comptage des lots. Nos systèmes offrent une vitesse élevée et un contrôle précis de la bande dans la presse lorsque des tolérances serrées en termes de caractéristiques et de longueur sont requises.

Une interface IHM conviviale permet de sélectionner les numéros de pièces et de régler les paramètres pour les corrections de longueur en boucle fermée.

Les caractéristiques comprennent

• Rouleaux finis Crodon pour une usure à long terme et antidérapante
• Mouvement de bande lisse à grande vitesse
• Composants mécaniques robustes anti-rebond
• Contrôle électronique précis et à grande vitesse
